"As perdas por submedição dependem dos hábitos de consumo do usuário e da política de medição da Operadora."

"As perdas físicas podem ser controladas com ações que dependem exclusivamente da Operadora."

I. Introdução - As perdas de água em um sistema de abastecimento público são classificadas em perdas físicas, definidas como o volume perdido no sistema de tratamento e na distribuição e outros volumes não faturados são ditos perdas por submedição, geradas pelas deficiências do parque de medidores.

As perdas físicas podem ser controladas com ações que dependem exclusivamente da Operadora do sistema, por meio de ajustes nas instalações para eliminar vazamentos nas estações de tratamento, nas adutoras, distribuidores, reservatórios e ramais prediais.

As perdas por submedição dependem dos hábitos de consumo do usuário e da política de medição implantada pela Operadora. Se não houver hidrômetro em uma determinada residência ou se ele estiver danificado, certamente haverá grandes desperdícios causados pelos vazamentos internos existentes. Segundo se sabe, uma economia controlada apresenta consumo médio da ordem de 20 m³ mensais, uma economia com hidrômetro danificado consome em torno de 30 m³ e aquela que não tem medidor consome aproximadamente 60 m³ por mês.

II. Objetivos - Os resultados adiante apresentados foram obtidos em Santa Cruz das Palmeiras, SP. Naquela cidade foi desenvolvido um trabalho de implantação de política de micromedição e gestão comercial do sistema de água e esgoto. Havia no Município um sistema de fornecimento de água que, operando 24 horas por dia mantinha um abastecimento alternado e deficiente. O fornecimento era suspenso diariamente da meia noite às 06h00 e das 14h00 às 17h00 para reenchimento dos reservatórios.

O trabalho desenvolvido teve como objetivo acabar com a falta de água na cidade através da eliminação de desperdícios, com eficiente controle de perdas, sem que fossem investidos recursos no sistema produtivo que, segundo se avaliou, era suficiente para atender ao dobro da população existente.

III. Metodologia - Para alcançar o objetivo proposto foram instalados hidrômetros em todas as residências, órgãos públicos, comércio e indústria. Foi implantado um sistema de gestão comercial composto de software gerenciador dos clientes, envolvendo os aspectos da hidrometração, consumos, contas, ramais prediais e monitoramento da inadimplência.

Através de trabalhos de consultoria foi desenvolvida e implantada uma estrutura tarifária, oficializada por meio de leis e decretos municipais. Amplo atendimento a público foi montado, composto de sistema de informática e pessoal recrutado na própria cidade e treinado por técnicos especializados.

Nos primeiros dez meses foram instalados os hidrômetros e a partir de então foi feita a gestão comercial com a efetiva cobrança de acordo com os consumos medidos.

IV – Resultados Obtidos - Os objetivos pretendidos na apresentação da proposta inicial às autoridades do Município de Santa Cruz das Palmeiras foram plenamente alcançados.

Com a política de micromedição em 100% dos ramais existentes, a instalação de hidrômetros eliminou totalmente a falta de água, passando o sistema produtivo a operar apenas 18 horas diárias. Durante a madrugada as bombas de recalque são desligadas e, mesmo assim, o abastecimento mantém-se pleno durante as 24 horas do dia. Isso devido

(*) Os terrenos baldios (sem ligação) eram taxados na legislação anterior.

ao eficiente controle de perdas implantado com a erradicação total das perdas por submedição. Saliente-se que, ao contrário de ampliar o sistema produtivo, ele foi de certa forma reduzido pelo menor número de horas em atividade.

Na Tabela 1 vemos alguns indicadores de desempenho que, para efeitos de comparação, são apresentados em duas etapas: antes da implantação do projeto e um ano após a instalação dos hidrômetros.

O volume de água produzido era de 386.880 m³ para abastecer a 7.077 economias com deficiências. Após a instalação dos hidrômetros, foram suficientes 274.313 m³ para atender a um número maior de economias, ou seja, 7.131, representando uma redução nas perdas da ordem de 29,10% com a implantação do referido projeto.

O faturamento mensal passou de R$ 20.928,25 para R$ 76.132,70 e a inadimplência caiu de 24,71% para 1,63%.

O volume consumido por ligação de água que era de 61,32 m³ foi reduzido para valores aceitáveis, ficando em 23,47 m³ mensais e o volume consumido por economia de 54,67 m³ passou para 20 m³ por mês.

V – Conclusões - A execução deste projeto, ligado à real necessidade do Município, permitiu solucionar  satisfatoriamente o problema e visualizar que um processo de permanente falta de água em uma cidade não é obrigatoriamente resultado de deficiências no processo produtivo. Nem sempre é necessário ampliar estações de tratamento, perfurar poços ou construir novos reservatórios. A eficiência na micromedição tem demonstrado que além de aumentar o faturamento, a implantação e substituição de hidrômetros reduzem também os níveis de perdas de água de forma considerável.

Sem dúvida, investir em micromedição significa diminuir perdas.

1. Água, Micromedição e Perdas – 2ª Edição - Autor: Antônio Linus Rech – Scortecci Editora – São Paulo, 1999.

2. Combate a Perdas de Água – Uma Tomada de Decisão – Autores: Francisco Carlos Castro Lahóz , Marcos Antônio Moretti e Francisco Paulo Oliva Barijan – Editado pelo Consórcio Intermunicipal das Bacias dos Rios Piracicaba e Capivari - Americana, SP, 1999.

3. Projeto Santa Cruz das Palmeiras – Contratos e Relatórios – Liceu de Artes e Ofícios de São Paulo, 1997.

 "A instalação da tubulação horizontal encarece um pouco a obra, mas esse custo se paga rapidamente com a redução do consumo de água e conseqüentemente de energia elétrica."

Rio terá prédio com medidores

individuais do consumo de água

Tecnologia provoca redução média de

20% na conta e evita desperdício

    Uma das alternativas para gastar menos é usar hidrômetros normais e concentrá-los num só lugar, como é feito na Espanha, onde ficam em porões. Se esse método for usado, os sistema de medição individual levará de um a dois anos para se pagar. O GLOBO - 16/04/2000



UM MÉTODO SIMPLES PARA

(RE)DIMENSIONAR HIDRÔMETROS



Engº Antônio Linus Rech

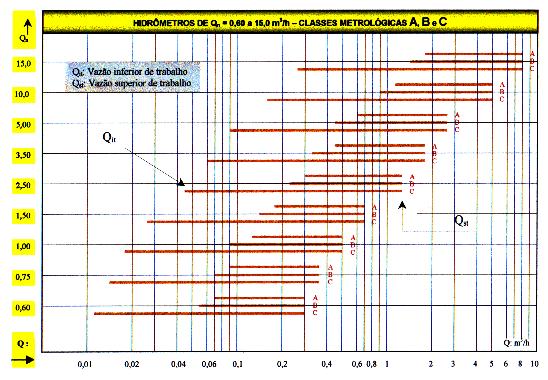

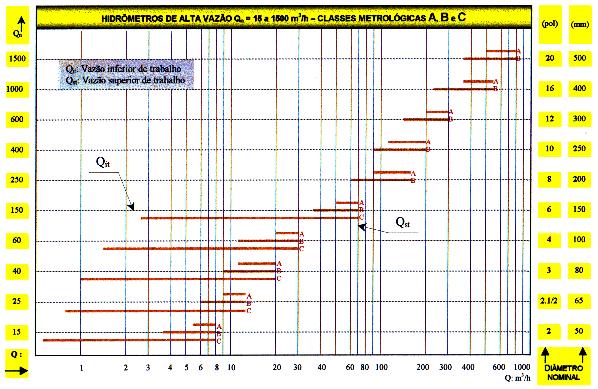

Resumo: São definidas duas novas vazões para hidrômetros e, a partir delas, é proposto um método facilitado para dimensionamento e redimensionamento de medidores de água. Tomando como parâmetros a vazão de transição e a vazão nominal estabelecidas pelas normas brasileiras, são propostas a vazão inferior de trabalho e a vazão superior de trabalho para medidores de água fria, criando-se as faixas de trabalho para hidrômetros de classes metrológicas A, B e C.



Se o objetivo é definir o melhor hidrômetro a ser instalado no ramal predial de determinado consumidor de água, o profissional vai às normas técnicas ou aos catálogos do produto e se depara com uma enorme surpresa: nada existe sobre o assunto! Se outro objetivo for o redimensionamento, ou seja, pretende-se trocar um hidrômetro que, se supõe, esteja operando fora das condições ideais, e o problema é o mesmo. Na verdade, aqui o problema é duplo. Imagina-se que o medidor existente esteja fora das condições de trabalho, mas não se tem parâmetros para tal afirmação e conseqüentemente para corrigi-la, se for o caso.

A escolha de um hidrômetro jamais pode levar em conta o diâmetro do ramal predial onde ele vai ser instalado. Este erro é grave. Somente as vazões de trabalho impostas ao medidor pelo perfil de consumo daquela unidade usuária, pode ser parâmetro definidor do hidrômetro a ser escolhido. Por extensão, conhecidas as vazões incidentes, pode-se fazer projeções sendo admissíveis dimensionamentos pelo consumo médio mensal. No entanto esta segunda alternativa, embora admissível, pode ser empregada somente se for associada às vazões mínimas e máximas suportáveis pelo medidor, sem desgastes ou geração de submedição.

Vazões envolvidas – As normas brasileiras e a legislação vigente definem as seguintes vazões empregadas na medição de água:

Q_mín : Vazão mínima - É a menor vazão a partir da qual o hidrômetro deve registrar consumos com erros dentro das determinações de norma ou legislação vigente.

Q_t : Vazão de transição – Também chamada de vazão separadora, é aquela que separa a faixa inferior de medição da faixa superior.

Q_n : Vazão nominal – É a vazão identificadora do hidrômetro e corresponde a 50% da vazão máxima.

Q_máx : Vazão máxima – É a maior vazão suportada pelo medidor, cuja perda de carga máxima não pode exceder a 10 metros de coluna d’água.

Apenas estas vazões são insuficientes para se determinar uma faixa ideal de trabalho. Em Água, Micromedição e Perdas¹ foram definidas novas vazões que permitem determinar a faixa de trabalho, limitada pelas vazões compreendidas entre as vazões inferior e superior de trabalho.

Assim, para estabelecer uma faixa que permita trabalho contínuo do medidor sem que ele venha a sofrer desgastes excessivos ou registrar volumes com elevada submedição, foi necessário definir outros parâmetros: a Q_it e a Q_st.

Q_it : Vazão inferior de trabalho – É aquela acima da qual deve trabalhar o hidrômetro, sendo esta a vazão que limita inferiormente a faixa ideal de operação do medidor. Corresponde a 1,2 vezes a vazão de transição – 1,2 x Q_t – e foi definida com base no conceito de que o hidrômetro deve trabalhar sempre acima da vazão de transição para que se mantenha operando na faixa superior, com o objetivo de evitar perdas por submedição.

Q_st : Vazão superior de trabalho – É aquela que limita superiormente a faixa de trabalho, sendo a maior vazão na qual pode trabalhar o hidrômetro e corresponde a ¼ da vazão máxima ou 50% da vazão nominal. Foi definida com base em experiências práticas que apontaram altos desgastes em vazões acima dela.
